El tCat: ¿qué ventajas ofrece para un usuario en gabinete?

El equipo tCat incorpora un potente software de procesamiento con dos funcionalidades diferenciadas:

  • Funcionalidad de medición en campo: “NUEVA INSPECCIÓN”
  • Funcionalidad de análisis en gabinete: “ANÁLISIS DE INSPECCIONES”

En el artículo de hoy, nos centraremos en la funcionalidad de “ANÁLISIS DE INSPECCIONES” y, concretamente, en la posibilidad que ofrece de exportar a múltiples formatos la información contenida en una sesión de medición.

Con frecuencia, las labores de muestreo de alturas y descentramientos de catenaria ejecutadas con medios convencionales (por ejemplo, reglas láser), generan diferentes frustraciones a un usuario de oficina técnica/ back office, sobre todo si la persona encargada de medir y la que analiza los datos no es la misma.

Entre los problemas más habituales se encuentran:

  • La información que se ha grabado en campo es insuficiente, está incompleta y/o es limitada (por ejemplo, se incluyen medidas de altura y descentramiento pero, con posterioridad a la medición, no se pueden recuperar medidas a otros elementos de interés del entorno ferroviario).
  • Pueden haberse cometido errores de transcripción al cuaderno de trabajo de las medidas tomadas con la regla.
  • Para corregir errores relacionados con la toma de datos en cada punto de muestreo, es necesario desplazarse nuevamente a dicho punto para repetir la medición, resultando en ineficacias y pérdidas de tiempo.
  • La generación de informes de calidad, como gráficos de altura y descentramiento versus PK; o planos en CAD de cada sección, precisa de elevados tiempos dedicados a tareas que con frecuencia resultan tediosas y repetitivas.

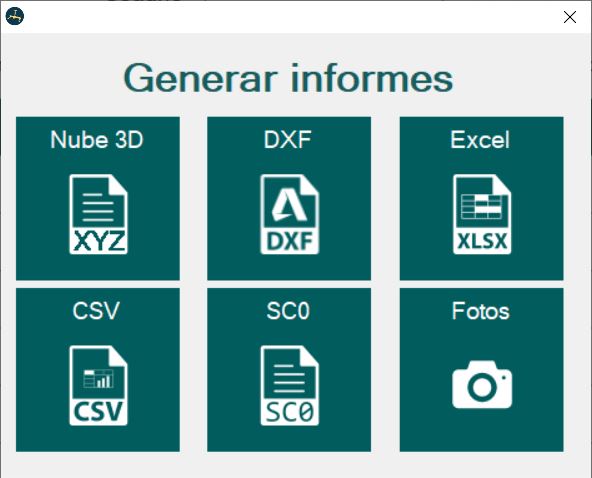

La posibilidad de “GENERAR INFORMES” estandarizados mediante la funcionalidad de “ANÁLISIS DE INSPECCIONES” permite crear, en cuestión de segundos, reportes de sesiones de decenas de kilómetros de longitud, con cientos de perfiles:

  • Informes de cuaderno de trabajo en formato hoja de cálculo (.xlsx) o .csv.
  • Ficheros CAD (.dxf) con una presentación por cada perfil.
  • Nube de puntos 3D en formato .txt
  • Relación de fotografías frontales y cenitales de cada perfil.

La versatilidad de estas funciones que ofrece el software del tCat es clara. Queremos destacar en este artículo la generación automatizada de planos en CAD, y la posibilidad de presentar de forma gráfica los parámetros geométricos exportados al cuaderno de trabajo.

Generación de planos de perfil en CAD

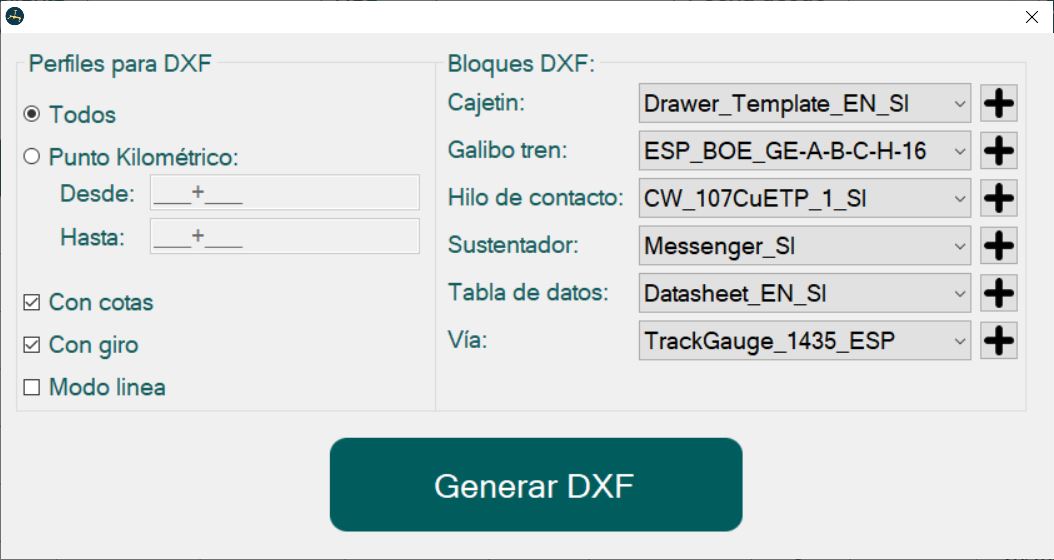

Seleccionando la sesión que queremos exportar en CAD, podemos cargar varios tipos de bloque.

  • Bloques de cajetín.
  • Bloques de contornos de referencia para gálibos de material rodante.
  • Bloques de hilo de contacto/ sustentador/ perfil de catenaria rígida.
  • Bloques de tabla de datos (altura/descentramiento/gálibo a poste).
  • Bloques de vía (carril + traviesas).

Esto permite automatizar ciertas tareas de tipo repetitivo para cualquier usuario de oficina técnica. Los bloques son totalmente personalizables, con el objetivo de adaptarse a los requisitos específicos de cada cliente.

Además, el usuario puede elegir la acotación automática de las medidas de altura y descentramiento sobre el plano de cada perfil.

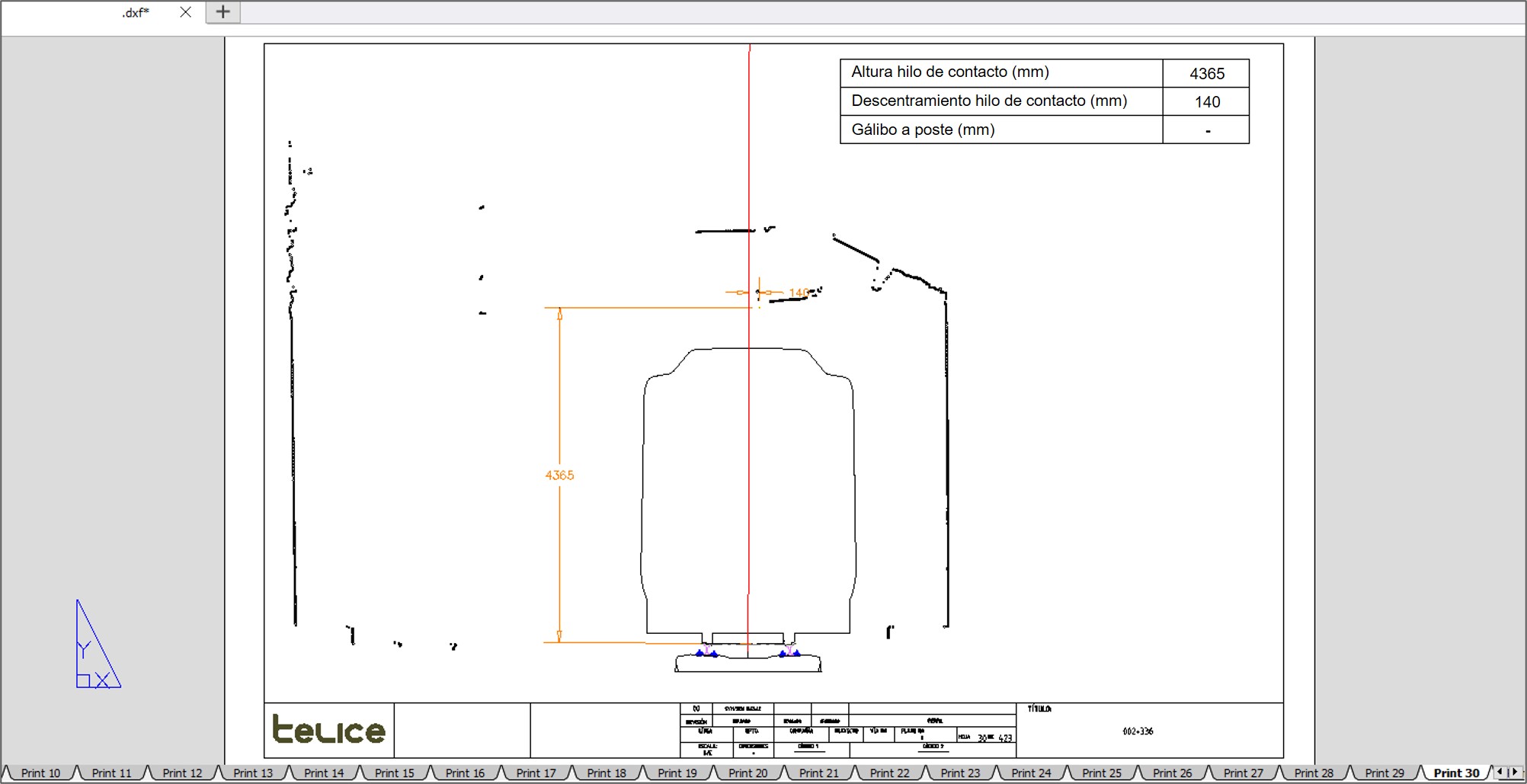

El resultado son ficheros .dxf, editables con cualquier software CAD, que incluyen tantas presentaciones como puntos de medición contenga la sesión grabada en campo. También existe la posibilidad de filtrar por PK dentro de una misma sesión, caso típico de que el cliente necesite un fichero CAD distinto por cada seccionamiento de catenaria.

DESCARGA UN EJEMPLO DE ARCHIVO .dxf

Construcción de gráficas a partir del cuaderno de trabajo

Además, a partir de la información contenida en el cuaderno del trabajo, el usuario de gabinete del tCat puede generar gráficas de interés, por ejemplo:

Gráfica de alturas vs. PK

Gráfica de descentramientos vs. PK

Gráfica de peralte de vía vs. PK

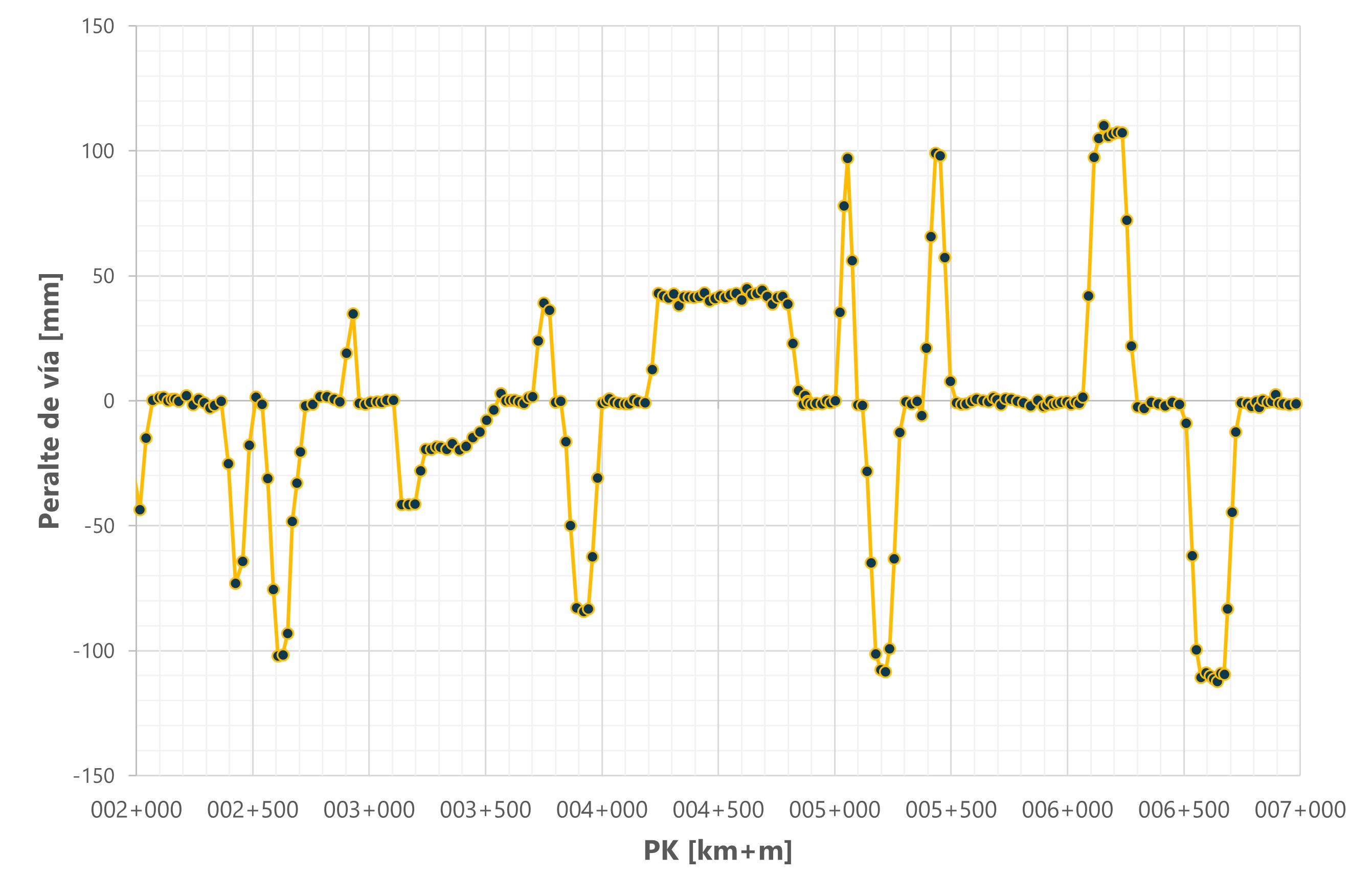

Gráfica de ancho de vía vs. PK
