Le tCat: quels avantages offre-t-il à un utilisateur du bureau technique?

L’équipement tCat intègre un logiciel de traitement puissant avec deux fonctions différentes :

  • Fonctionnalité de mesure sur le terrain: «NOUVELLE INSPECTION»
  • Fonctionnalité d’analyse du bureau technique «ANALYSE D’INSPECTION»

Dans l’article d’aujourd’hui, nous nous concentrerons sur les fonctionnalités de « l’ANALYSE D’INSPECTION » et, plus précisément, la possibilité offerte par l’exportation vers plusieurs formats les informations contenues dans une session de mesure.

Souvent, le travail des hauteurs d’échantillonnage et des désaxements des caténaires exécutés par des moyens conventionnels (par exemple les règles laser), génèrent des frustrations différentes pour un utilisateur technique de bureau /back-office, surtout si la personne en charge de la mesure et la personne qui analyse les données n’est pas la même.

Voici quelques-uns des problèmes les plus courants :

  • L’information qui a été enregistrée sur le terrain est insuffisante, incomplète et/ou limitée (p. ex. les mesures de hauteur et de désaxement sont incluses, mais, après mesure, les mesures ne peuvent pas être récupérées à d’autres éléments d’intérêt de l’environnement ferroviaire).
  • Des erreurs de transcription peuvent avoir été commises dans le cahier des mesures prises avec la règle.
  • Pour corriger les erreurs liées à la collecte de données à chaque point d’échantillonnage, il est nécessaire de revenir à ce point pour répéter la mesure, ce qui entraîne des inefficacités et des pertes de temps.
  • Générer des rapports de qualité, tels que des graphiques de hauteur et de compensation par rapport aux point kilométrique; ou des dessins CAO de chaque section, nécessite des temps élevés consacrés à des tâches souvent fastidieuses et répétitives.

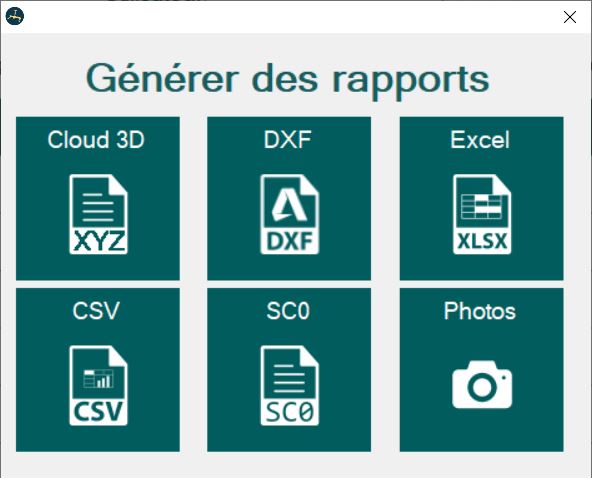

La possibilité de «GÉNÉRER DES RAPPORTS» standardisés à l’aide de la fonctionnalité «ANALYSE D’INSPECTION» vous permet de créer, en quelques secondes, des rapports de session de dizaines de kilomètres de longueur, avec des centaines de profils :

  • Rapports de cahier des mesures dans la feuille de calcul (.xlsx) où .csv.
  • Fichiers .dxf avec une présentation pour chaque profil.
  • Nuage 3D en .txt
  • Rapport des photographies avant et cénitales de chaque profil.

La polyvalence de ces fonctions offertes par le logiciel tCat est claire.  Nous voulons mettre en évidence dans cet article la génération automatisée de dessins en CAO, et la possibilité de présenter graphiquement les paramètres géométriques exportés vers le cahier de travail.

Dessins CAO par profil

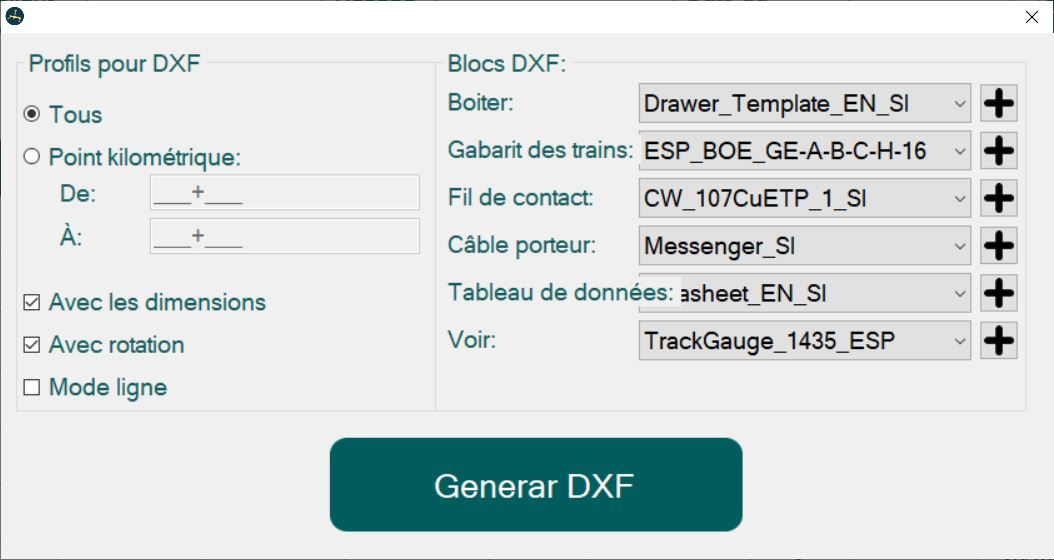

En sélectionnant la session que nous voulons exporter en CAO, nous pouvons charger plusieurs types de blocs.

  • Blocs de blocs de titre.
  • Blocs de contour de référence pour les jauges de matériel roulant.
  • Blocs de fil de contact /profil de rigide caténaire.
  • Blocs de table de données (hauteur/désaxement/gabarit au pôle).
  • Blocs de voie (rail + traverse).

Cela vous permet d’automatiser certaines tâches répétitives pour tout utilisateur de bureau technique. Les blocs sont entièrement personnalisables, afin de s’adapter aux exigences spécifiques de chaque client.

En outre, l’utilisateur peut choisir la dimension automatique de la hauteur et compenser les mesures sur le plan de chaque profil.

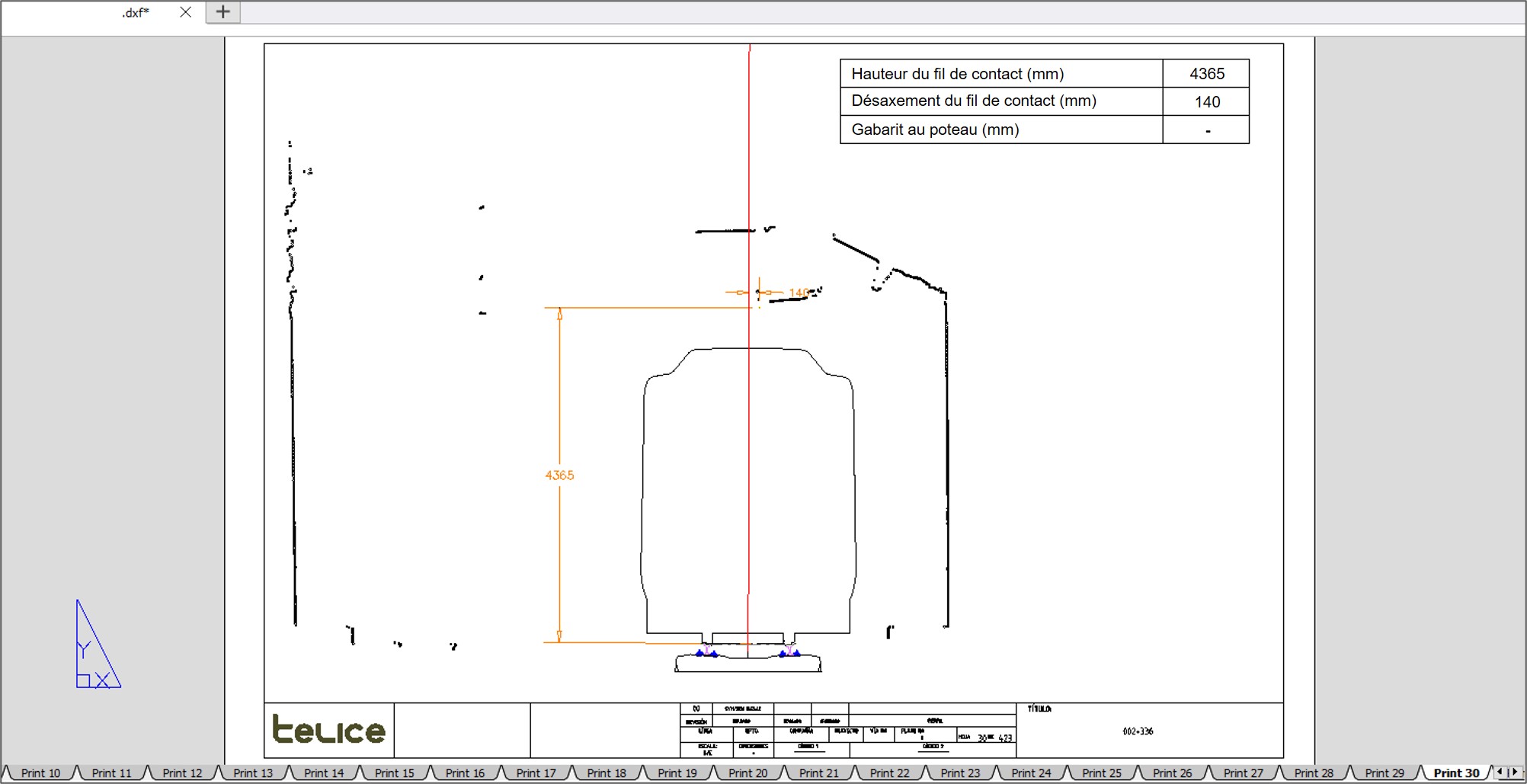

Le résultat est un fichier .dxf, modifiable avec n’importe quel logiciel CAO, qui comprennent autant de présentations que de points de mesure contiennent la session enregistrée sur le terrain. Il y a aussi la possibilité de filtrer par PK dans la même session, typique du client qui a besoin d’un fichier CAO différent pour chaque section caténaire.

TÉLÉCHARGER UN EXEMPLE DE FICHIER .dxf

Construction de graphiques à partir du cahier de travail

En outre, sur la base des informations contenues dans le cahier de travail, l’utilisateur de back-office peut générer des graphiques d’intérêt, par exemple:

Graphique de la hauteur en fonction du PK

Graphique du désaxement en fonction du PK

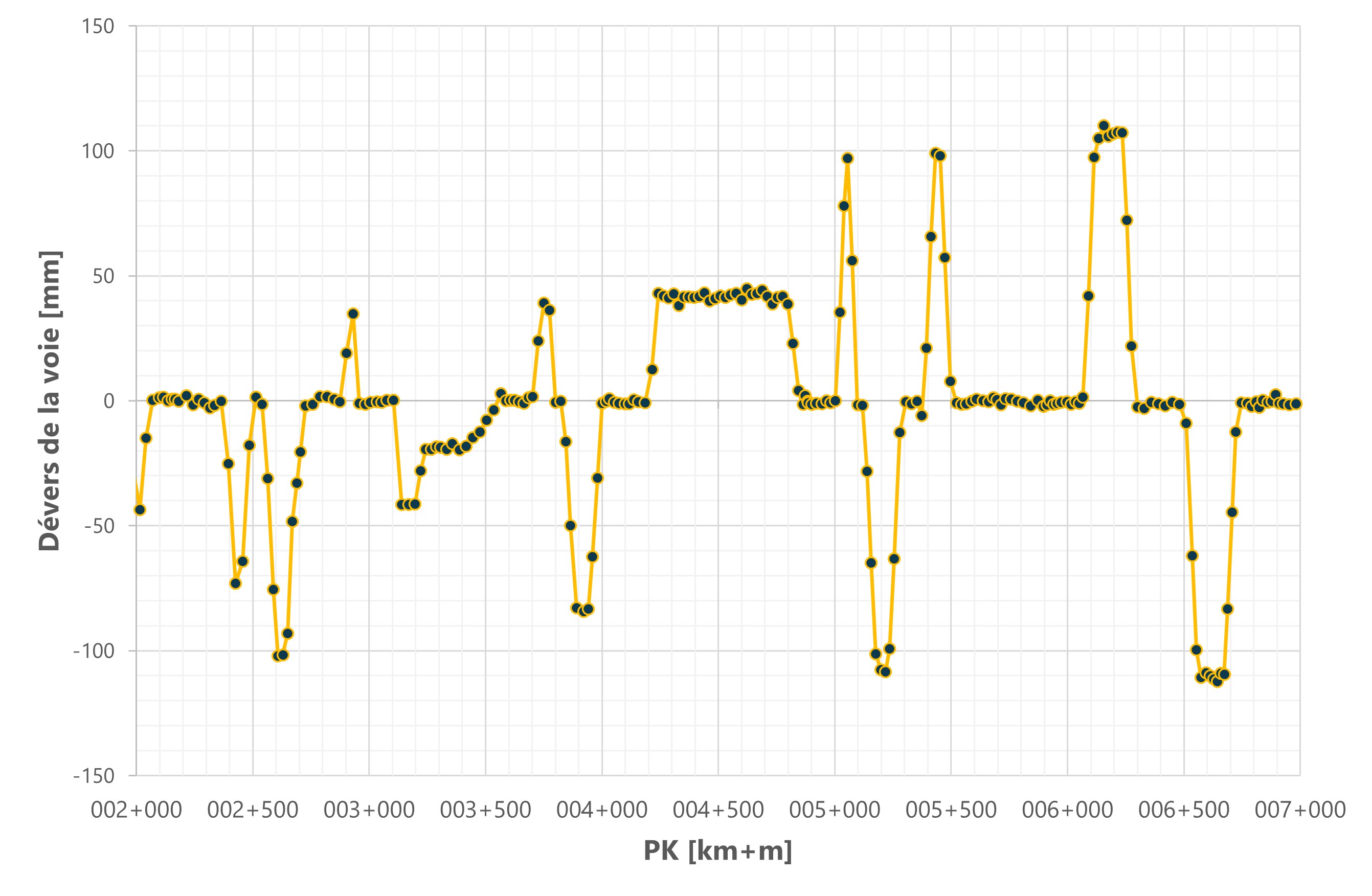

Graphique du dévers de la voie en fonction du PK

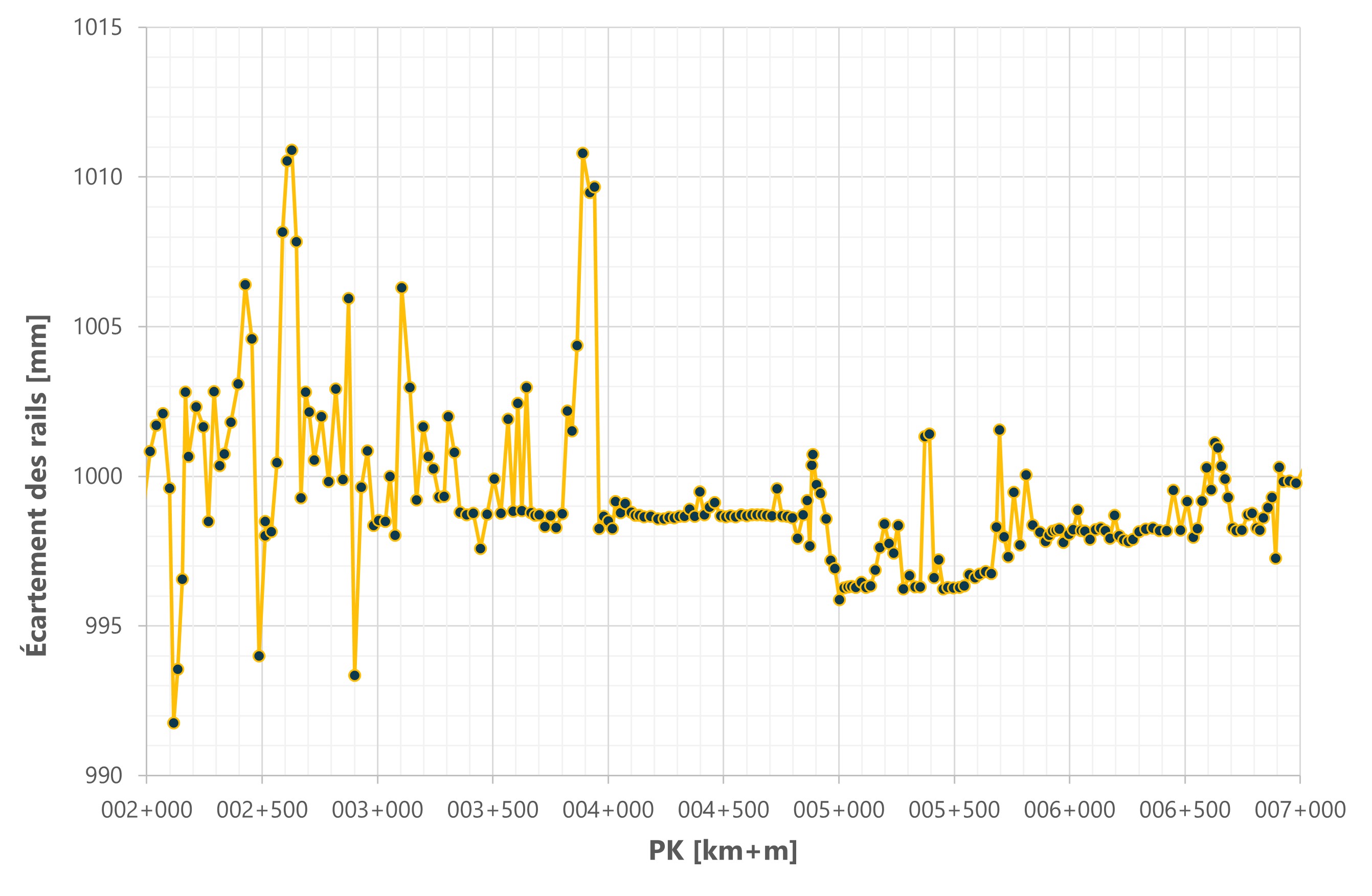

Graphique de l’écartement des rails en fonction du PK
